AIRSHOOTER

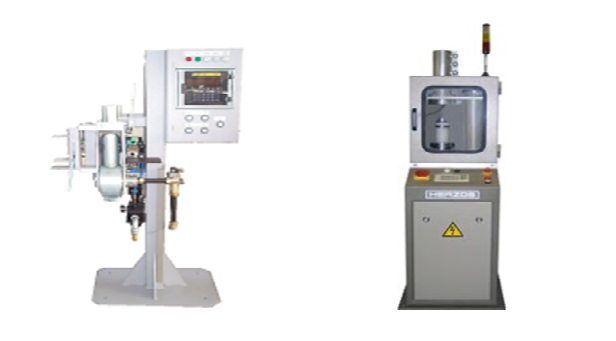

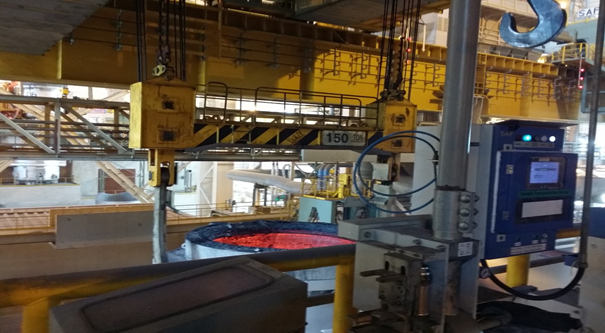

Perangkat transportasi yang mengirimkan sampel baja, terak, dan besi dari blast furnace dan steel making ke ruang analisis baja kapal Tiba dalam 30 detik hingga 2 menit menggunakan pneumatik Berkontribusi pada penyelesaian analisis dalam 5 menit dengan penganalisis XRF dan OES sejak awal pengambilan sampel Mudah dikelola secara real time dengan membuat ID sampel dan mencatat waktu keberangkatan / kedatangan

Principle

Panjang pipa dari 330m hingga 1,3km menggunakan tekanan pneumatik, 6 stasiun dirancang untuk tiba dalam 2 menit, dan menggunakan pembawa Aluminium, kerusakan internal PIPE diminimalkan, dan PC terminal kecil yang dapat tiba tanpa deformasi sampel dan kerusakan dapat dihubungkan dengan kabel optik untuk memeriksa informasi ID dapat diperiksa secara real time.

Configuration

Measuring range

Komposisi:

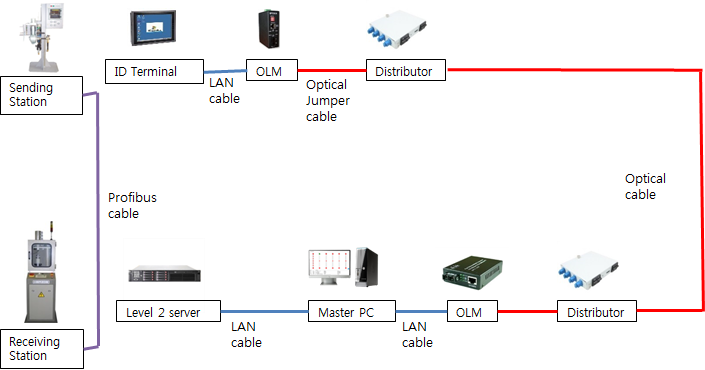

Prinsip: kompresor udara (tekanan), Kontrol: PLC(Siemens), Komunikasi: Modul Provibus, kabel optik, komunikasi TCP/IP
Panjang pipa: A (1.3 km), B (380 m), C (342 m), D (360 M), E (414 m), F (490 m).
Waktu: Bagian A (80 detik), Bagian B (21 detik), Bagian C (19 detik), Bagian D (20 detik), Bagian E (23 detik), dan Bagian F (27 detik)
Kecepatan transmisi: 18 m/s

Task

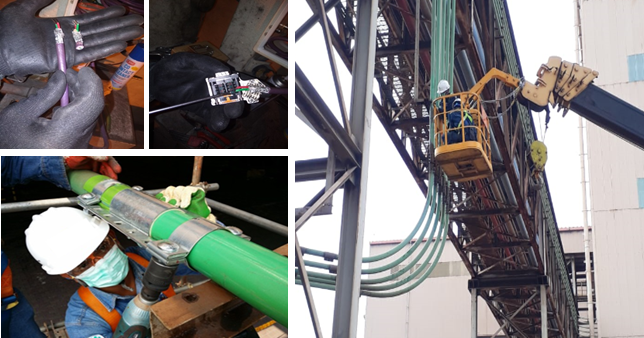

Dikelola secara berkala melalui pemeriksaan kondisi pipa dan penjepit serta rebolting. Pemulihan kesalahan komunikasi Profibus, Pemulihan kegagalan sambungan kabel optik. Stabilkan operasi fasilitas dengan mencadangkan dan memodifikasi program PLC Pekerjaan perbaikan penjepit pipa (pemasangan pita samping)
